1. Jurnal [ K E M B A L I]

2. Alat dan Bahan   [ K E M B A L I]

• VCC
• Saklar SPDT
• IC 74193N
• IC 74192N
• LED
• Clock
• Ground

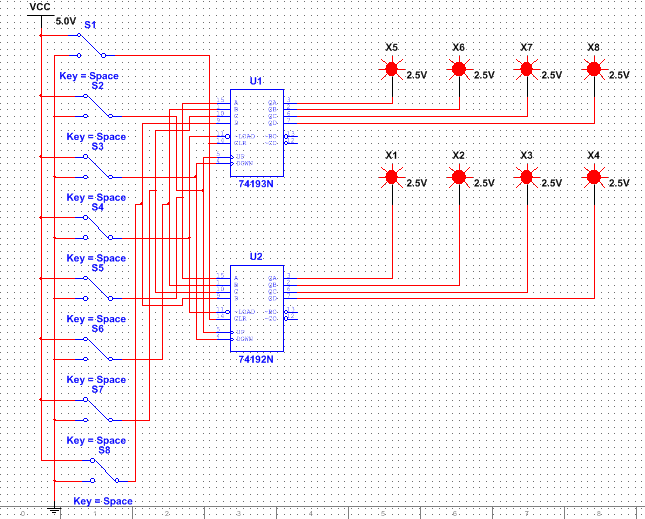

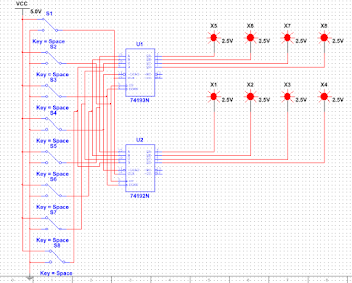

3. Rangkaian Simulasi   [ K E M B A L I]

4. Prinsip Kerja Rangkaian   [ K E M B A L I]

Pada rangkaian diatas digunakan IC 74193N dan IC 74192N. IC74193N mengcounter bilangan 0 sampai 15 (biner dari 0000 sampai dengan 1111), sedangkan IC 74192N mengcounter mulai bilangan 0 sampai 9 (biner 0000 sampai 1001).Input pada rangkaian adalah saklar 1 sampai saklar 4, selain itu saklar di logika menjadi 1.

Kondisi pertama Apabila saklar 1 = 1, saklar 2 = X, saklar 3 = X, saklar 4 = X, maka kedua ic tidak aktif atau OFF karena hasil kedua output berlogika 0. Ini terjadi dikarenakan kaki saklar 1 terhubung ke kaki CLEAR masing-maisng IC.

Kondisi kedua Apabila saklar 1 = 0, saklar 2 = 0, saklar 3 = X, saklar 4 = X, maka kedua ic menjadi aktif atau ON karena hasil kedua output berlogika 1. Ini terjadi dikarenakan kaki saklar 1 tidak terhubung ke kaki CLEAR masing-maisng IC atau kaki CLEAR terhubung ke ground.

Kondisi ketiga Apabila saklar 1 = 0, saklar 2 = 0, saklar 3 = 0, saklar 4 = 0, maka kedua ic aktif atau ON karena hasil kedua output masing-masing IC berlogika 1. Ini terjadi dikarenakan kaki saklar 1 tidak terhubung ke kaki CLEAR masing-maisng IC atau kaki CLEAR terhubung ke gorund.

Kondisi keempat Apabila saklar 1 = 0, saklar 2 = diganti dengan clock, saklar 3 = 1, saklar 4 = 1 maka kedua ic akan terjadi counter-up yang mana IC 74193N menghitung dari biner 0000 sampai 1111 sedangkan IC 74192N menghitung dari 0000 sampai 1001.

Kondisi kelima Apabila saklar 1 = 0, saklar 2 = 1, saklar 3 = diganti dengan clock, saklar 4 = 1 maka kedua ic akan terjadi counter-down yang mana IC 74193N menghitung dari biner 1111 sampai 0000 sedangkan IC 74192N menghitung dari 1001 sampai 0000.

5. Video Rangkaian   [ K E M B A L I]

6. Analisa [ K E M B A L I]



a. Analisa ouput pada percobaan berdasarkan IC yang digunakan

    Pada percobaan kali ini, IC yang digunakan adalah IC 74193N dan IC 74192N. IC 74193N melakukan counter dari bilangan 0 sampai 15 dalam bentuk biner ( biner 0000 - 1111 ). Sedangkan untuk IC 74192N melakukan counter dari bilangan 0 sampai 9 dalam bentuk biner (biner 0000 - 1001). Input yang divariasikan pada percobaan ini adalah 4 buah saklar SPDT, sedangkan 4 saklar lainnya dibuat berlogika 1. Pada kondisi pertama, semua output dari masing-masing IC berlogika 0 atau off.

 Pada percobaan 2 dan 3, semua output pada masing-masing berlogika 1. Untuk percobaan ke 4, saklar 2 diganti dengan clock, sehingga didapatkan hasil Counter UP pada masing-masing IC. dimana IC 74193N meng-counter bilangan 0-15 dalam bentuk biner. Sedangkan pada IC 74192N meng-counter bilangan 0-9 dalam bentuk biner. Pada percobaan ke 5, saklar 3 diganti dengan clock, sehingga didapatkan hasil Counter Down pada masing masing IC. Dimana IC 74193N meng-counter bilangan 15-0 dalam bentuk biner. Sedangkan pada IC 74192N meng-counter bilangan 9-0 dalam bentuk biner.
