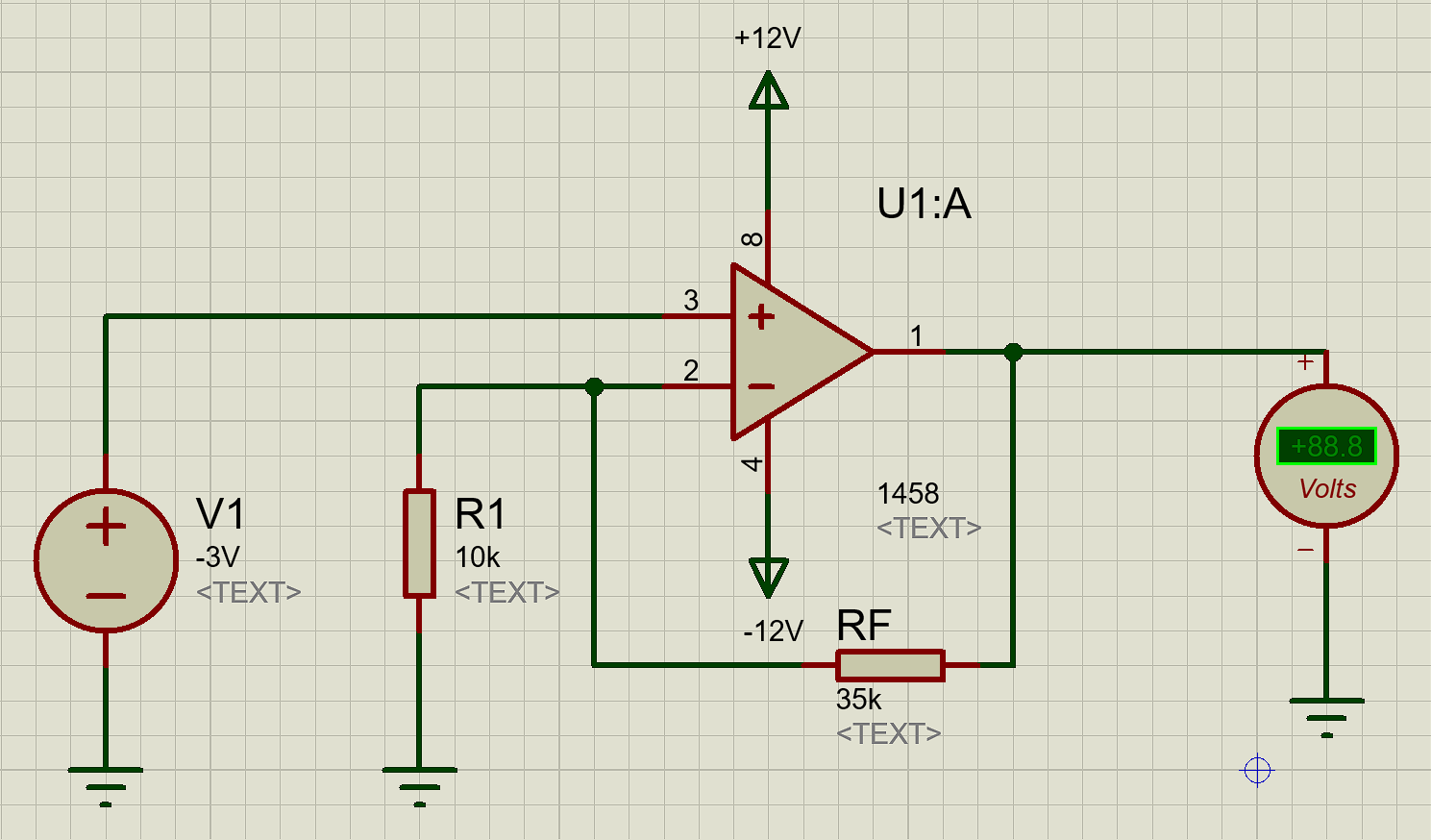

Rangkaian non inverting berfungsi untuk memperkuat sinyal input tanpa mengubah polaritas sinyal yang diperkuat. Prinsip kerjanya hampir sama dengan inverting, namun input sumber dihubungkan ke terminal non inverting pada Op-Amp. Kondisi ideal Op-Amp yang digunakan masih sama dengan inverting yaitu beda tegangan pada kedua kaki input Op-Amp = 0 dan arus yang mengalir pada kedua input = 0. Dengan kedua kondisi tersebut maka Op-Amp akan menjadi open circuit dan menjadikan Rin dan Rf menjadi seri. Lalu dilakukan analisa pada arus sehingga didapatkan persamaan :
1. Jelaskan prinsip kerja dari rangkaian non inverting
Rangkaian non inverting berfungsi untuk memperkuat sinyal input tanpa mengubah polaritas sinyal yang diperkuat. Prinsip kerjanya hampir sama dengan inverting, namun input sumber dihubungkan ke terminal non inverting pada Op-Amp. Kondisi ideal Op-Amp yang digunakan masih sama dengan inverting yaitu beda tegangan pada kedua kaki input Op-Amp = 0 dan arus yang mengalir pada kedua input = 0. Dengan kedua kondisi tersebut maka Op-Amp akan menjadi open circuit dan menjadikan Rin dan Rf menjadi seri. Lalu dilakukan analisa pada arus sehingga didapatkan persamaan :
2. Apa pengaruh Vin terhadap Vout pada rangkaian non inverting
Karena pada rangkaian non inverting hanya memperkuat sinyal input tanda mengubah polaritasnya, sehingga Vin berbanding lurus dengan Vout. Jika Vin positif maka Vout juga positif. Begitupun sebaliknya.
3. Jelaskan pengaruh dari +V saturasi dan -V saturasi pada tengan output yang dihasilkan
Tegangan saturasi berfungsi untuk membatasi nilai tegangan output maksimum dari Op-Amp. +V saturasi menurunkan tegangan perlahan sesuai nilai pada +V saturasinya dan -V saturasi menaikkan tegangan secara perlahan sesuai nilai pada -V saturasinya. Contoh pada percobaan diberikan nilai saturasi +V = +12 dan -V = -12 yang mana menjadikan output pada Op-Amp tidak akan melebihi 10V.
4. Bagaimana turunan rumus Vout dari rangkaian non inverting

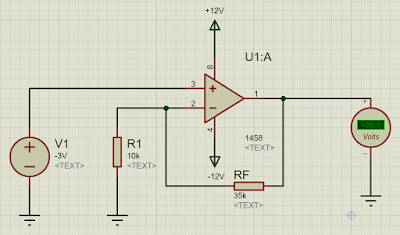

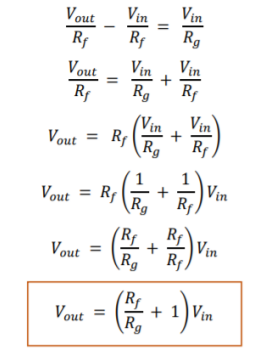

Dengan menganalisa arus yang mengalir pada saat Op-Amp di open circuit, didapatkan persamaan :
