1. Jurnal [ K E M B A L I]
- Osciloskop
- Resistor
- Vsine
- Diode
- Battery
Pada saat setengah gelombang positif, arus mengalir menuju R2 (1Kohm), lalu menuju ke dioda, dikarenakan hambatan pada dioda lebih kecil dibandingkan RL (10Kohm). Tegangan pada dioda adalah sebesar 0,7V dan ditambah dengan tegangan pada baterai, sehingga total tegangan adalah 3,7V. Lalu pada saat setengah gelombang negatif, arus mengalir menuju ke RL (10Kohm) karena dioda dalam kondisi reverse bias. Tegangan pada RL sebanding dengan sumber yaitu -12V.

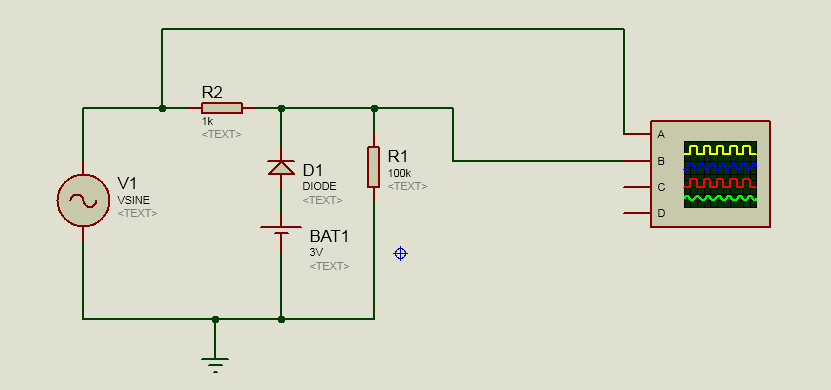

Clipper bawah
Pada saat setengah gelombang negatif, arus mengalir ke dioda karena hambatan pada dioda lebih kecil dibanding RL (10Kohm). Tegangan pada dioda adalah sebesar 0,7V dan ditambah dengan tegangan pada baterai, sehingga total tegangan adalah -3,7V. Lalu pada saat setengah gelombang positif, arus mengalir ke R2 (1Kohm) lalu menuju ke RL (10Kohm) karena dioda dalam kondisi reverse bias. Tegangan pada RL (10Kohm) sama dengan tegangan pada sumber yaitu sebesar 12V.
1. Prinsip kerja Rangkaian Clipper atas dan clipper bawah
Clipper atas
Pada saat setengah gelombang positif, arus mengalir menuju R2 (1Kohm), lalu menuju ke dioda, dikarenakan hambatan pada dioda lebih kecil dibandingkan RL (10Kohm). Tegangan pada dioda adalah sebesar 0,7V dan ditambah dengan tegangan pada baterai, sehingga total tegangan adalah 3,7V. Lalu pada saat setengah gelombang negatif, arus mengalir menuju ke RL (10Kohm) karena dioda dalam kondisi reverse bias. Tegangan pada RL sebanding dengan sumber yaitu -12V.
Clipper bawah
Pada saat setengah gelombang negatif, arus mengalir ke dioda karena hambatan pada dioda lebih kecil dibanding RL (10Kohm). Tegangan pada dioda adalah sebesar 0,7V dan ditambah dengan tegangan pada baterai, sehingga total tegangan adalah -3,7V. Lalu pada saat setengah gelombang positif, arus mengalir ke R2 (1Kohm) lalu menuju ke RL (10Kohm) karena dioda dalam kondisi reverse bias. Tegangan pada RL (10Kohm) sama dengan tegangan pada sumber yaitu sebesar 12V.
2. Pengaruh baterai terhadap Rangkaian Clipper
Fungsi baterai pada rangkaian clipper adalah untuk menentukan besar potongan atau level clipping pada gelombang atau sinyal. Semakin kecil input yang diberi oleh baterai, maka semakin besar gelombang yang akan dipotong.
3. Pengaruh nilai R pada rangkaian clipper
Pengaruh nilai R pada rangkaian clipper yaitu akan mempengaruhi arus yang melewati dioda saat dilakukan pemotongan. Semakin kecil resistansi, maka arus yang ke dioda akan semakin kecil pula, begitu sebaliknya.
