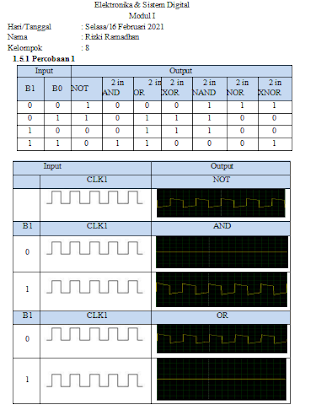

1. Jurnal [ K E M B A L I]

2. Alat dan Bahan   [ K E M B A L I]

• Logic State
• Clock
• Gerbang NOT
• Gerbang AND
• Gerbang NAND
• Gerbang OR
• Gerbang NOR
• Gerbang XOR
• Gerbang XNOR
• Logic Probe
• Ossiloscope

3. Rangkaian Simulasi   [ K E M B A L I]

4. Prinsip Kerja Rangkaian   [ K E M B A L I]

Pada rangkaian percobaan 1, Input dari rangkaian berupa 2 logicstate yaitu B0 dan B1 yang dihubungkan ke 7 gerbang logika yaitu NOT, AND, NAND, OR, NOR, XOR, dan XNOR. Untuk mengamati output dari tiap gerbang, digunakan logicprobe sebagai ouput akhirnya. Untuk prinsip kerja ketujuh gerbang logika dijabarkan sebagai berikut:

Gerbang NOT. Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan, maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

Gerbang AND. Output dari gerbang AND akan berlogika 1 jika semua nilai inputnya berlogika 1, dan jika salah satu atau lebih input ada yang berlogika 0 maka output akan berlogika 0,

Gerbang OR. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input berlogika 1 maka output akan berlogika 1. Nilai output berlogika 0 hanya pada jika nilai semua input berlogika 0.

Gerbang XOR. X-OR merupakan gerbang OR yang bersifat exlusif, di mana outputnya akan nol jika masukannya berlogika sama, dan jika salah satu inputnya berbeda maka output akan berlogika 1.

Gerbang NAND. Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.

Gerbang NOR.  Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya merupakan kebalikan dari gerbang OR.

Gerbang XNOR. Gerbang X-NOR terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda.

5. Video Rangkaian   [ K E M B A L I]

6. Analisa [ K E M B A L I]

    1. Bandingkan hasil percobaan dengan tabel kebenaran masing-masing gerbang logika?



- Gerbang NOT



Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang dimana pada tabel kebenaran output pada gerbang NOT akan selalu berlawanan dengan inputnya.



- Gerbang AND



Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang dimana pada tabel kebenaran ouput akan berlogika 0 jika terdapat input yang berlogika 0 pada gerbang logika AND.



- Gerbang logika OR



Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang dimana pada tabel kebenaran jika salah satu saja input yang berlogika 1, maka output otomatis akan berlogika 1.



- Gerbang logika XOR



Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang dimana pada tabel kebenaran outputnya akan berlogika 1 apabila inputnya berlogika sama, sama-sama berlogika 0 ataupun berlogika 1.









- Gerbang logika NAND

Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang mana output akan berlogika 1 terdapat input yang berlogika 0.



- Gerbang logika NOR



Hasil yang didapatkan pada percobaan sesuai dengan tabel kebenaran. Yang mana output akan berlogika 0 jika ada input yang berlogika 1.







- Gerbang logika XNOR



Hasil yang didapatkan sesuai dengan gerbang logika. Yang mana pada gerbang logika output akan berlogika 1 jika inputannya berlogika sama.





2. Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada rangkaian?





Sesuai dengan tabel kebenaran, gerbang NOT akan memberikan output 1 yang berlawanan dengan input (B1 = 1). lalu gerbang AND, akan memberikan logika 1 apabila semua input bernilai 1, B0 dan B1 berlogika 0, maka output dari gerbang AND berlogika 0. Gerbang OR akan memberikan output 0 jika semua inputannya berlogika 0, dan input yang diberikan adalah 0, sehingga output gerbang OR berlogika 0. Gerbang XOR, akan memberikan logika 1 apabila inputannya berbeda, sedangkan inputan yang diberikan sama, yaitu 0, maka gerbang OR beroutput 0. Kemudian gerbang NAND yang merupakan kebalikan dari AND, output AND adalah 0, maka output NAND menjadi 1. NOR merupakan kebalikan dari OR, OR beroutput 0, maka NOR beroutput 1. Sedangkan untuk gerbang XNOR, merupakan kebalikan dari XOR, disini XOR beroutput 0, maka XNOR beroutput 1.
