1. Kondisi [ K E M B A L I]
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang AND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 3 dan 4 input,kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
3. Video Simulasi [ K E M B A L I]
4. Prinsip Kerja [ K E M B A L I]
Input dari rangkaian ini adalah VCC bertegangan 5V. Kemudian tegangan dari VCC disalurkan ke 3 buah switch SPDT yang dimana kaki positifnya ke VCC dan kaki negatif ke ground. Kemudian output dari switch dihubungkan ke 3 gerbang AND ( 3 input dan 4 input )
Prinsip gerbang AND adalah, hanya akan mengeluarkan output 1 jika semua inputnya bernilai 1. Pada gerbang AND pertama dan ketiga semua inputnya berlogika 1 sehingga menghasilkan output berlogika 1. Sedangkan pada AND kedua terdapat kaki yang terhubung ke ground sehingga kaki tersebut berlogika 0, yang mengakibatkan output AND kedua berlogika 0. Lalu ketiga output AND tadi diteruskan ke 2 buah gerbang NOR ( 3 input dan 4 input ).
Gerbang NOR adalah kebalikan dari Gerbang OR. Gerbang NOR hanya akan mengeluarkan output 1 jika semua inputnya bernilai 0. Pada percobaan terlihat bahwa input kaki 1 dan kaki 3 pada masing masing gerbang NOR berlogika 1 sehingga output yang dihasilkan adalah berlogika 0. Selanjutnya output dari gerbang NOR diteruskan ke gerbang XOR.

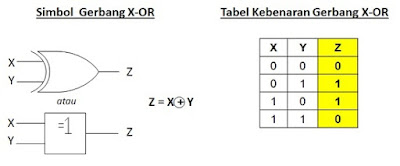

Jika semua input dari Gerbang XOR bernilai sama, maka gerbang tersebut akan mengeluarkan output 0. Pada rangkaian, kedua Gerbang XOR memiliki input yang semuanya bernilai 0 (sama), sehingga outputnya bernilai 0. Output dari kedua Gerbang XOR dihubungkan ke input dari Gerbang XNOR.
Prinsip dari gerbang XNOR adalah kebalikan dari XOR. Jika input dari Gerbang XNOR bernilai sama, maka outputnya akan bernilai 1. Output dari Gerbang XNOR tadi lalu dihubungkan ke LED, sehingga LED menyala. Diberi resistor sebelum LED senilai 220 Ohm agar LED tidak rusak atau terbakar.
5. Link Download [ K E M B A L I]
